Bossy Titan A Series

سلسلة رائدة للفتح المزدوج (tilt & turn). فتح النافذة العلوية (vasistas) والضلفة من مقبض واحد؛ تشمل المفصلة المخفية والمقص.

الفتح المزدوج (Tilt & Turn) Bossy
130 kg
Maks. Taşıma
RAL 9022
Standart Renk
5 Yıl
Garanti

نظام إكسسوارات T&T عالي الأداء يوفّر حركة فتح مزدوج سلسة حتى مع الضلفات الثقيلة، ويضمن أقصى عزل عبر القفل متعدد النقاط والمقابلات (البطانات) القابلة للضبط. قدرة حمل المقص القياسية 100 kg، ويمكن رفعها حتى 130 kg بإضافة طقم النقل التكميلي.

الكتالوج الفني اطلب عرض سعر
Ürün TipiÇift Açılım (Tilt & Turn System) Donanımı
UygulamaEurogroove C001 (14–18) kesit detayları
بيانات فنية

المواصفات الفنية

A القدرة والتوافق

Maks. Taşıma130 kg
Standart RenkRAL 9022
Garanti5 Yıl
Temel Taşıma (Makas)100 kg
Artırılmış Kapasite+30 kg · Toplam 130 kg
Uygulanabilir KesitEurogroove C001 (14–18)

B الأبعاد والتركيب

Üst Menteşe Montaj Ölçüsü75 mm
Alt Menteşe Montaj Ölçüsü70 mm
Kordon Ekseni14 mm
İspanyolet Delik Çapı6 mm matkap
Delik Merkez OfsetiUçtan 10 mm merkeze
قائمة القطع

مكوّنات النظام.

المكوّنات الرئيسية المشمولة في النظام.

1 Köşe İletici Corner Device
2 Makas / Kol — 606500 600–1300 mm kanat genişliği
3 Makas / Kol — 604800 300–600 mm kanat genişliği
4 İlave İletim Kiti Transmission Kit اختياري
5 Üst Menteşe Upper Hinge
6 İlave Kilitleme Pimi Locking Pin اختياري
7 Ayarlanabilir Karşılık Adjustable Striker
8 Alt Menteşe Grubu Bottom Hinge
9 Sürgülü Karşılık Sliding Striker
15 Kanat Kaldırma Takozu Sash Lifting Device
16 Dilli Karşılık Latch Striker

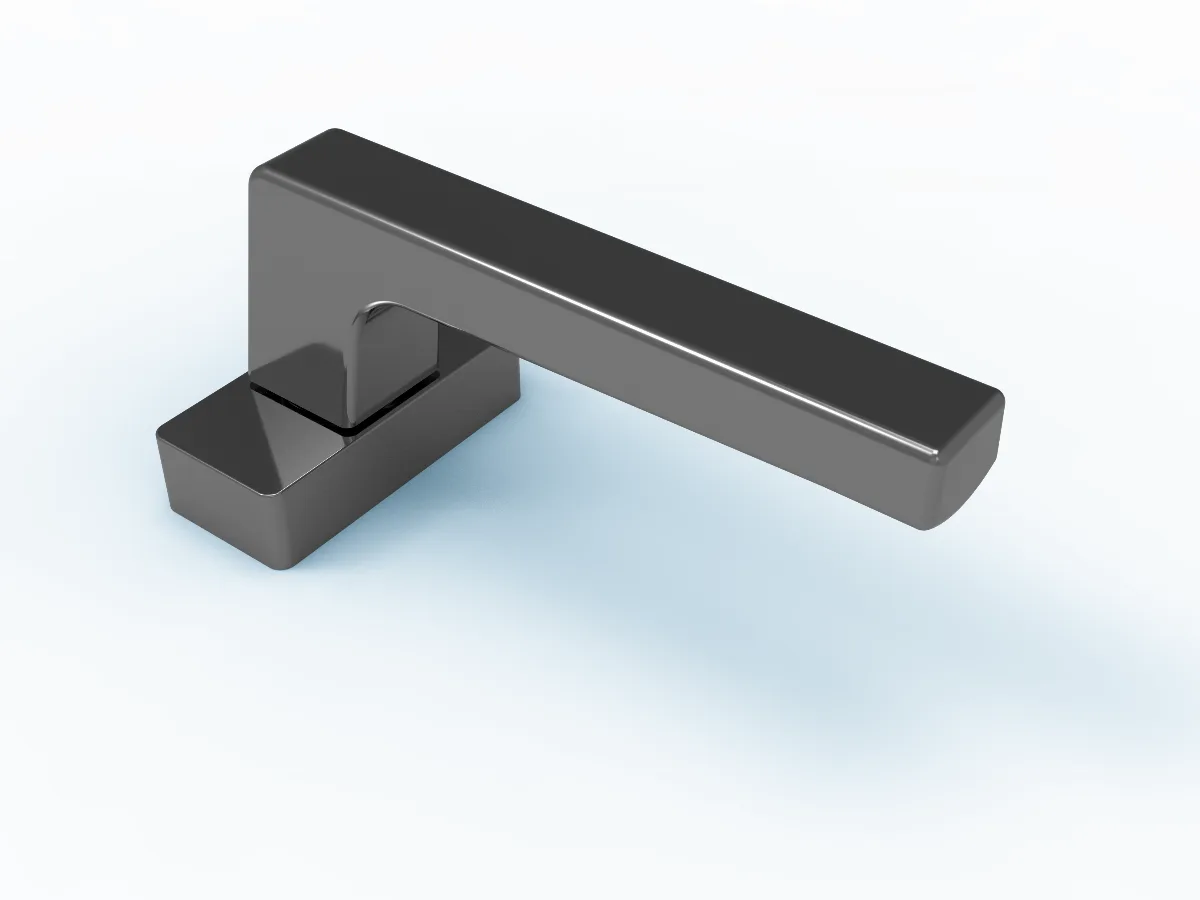

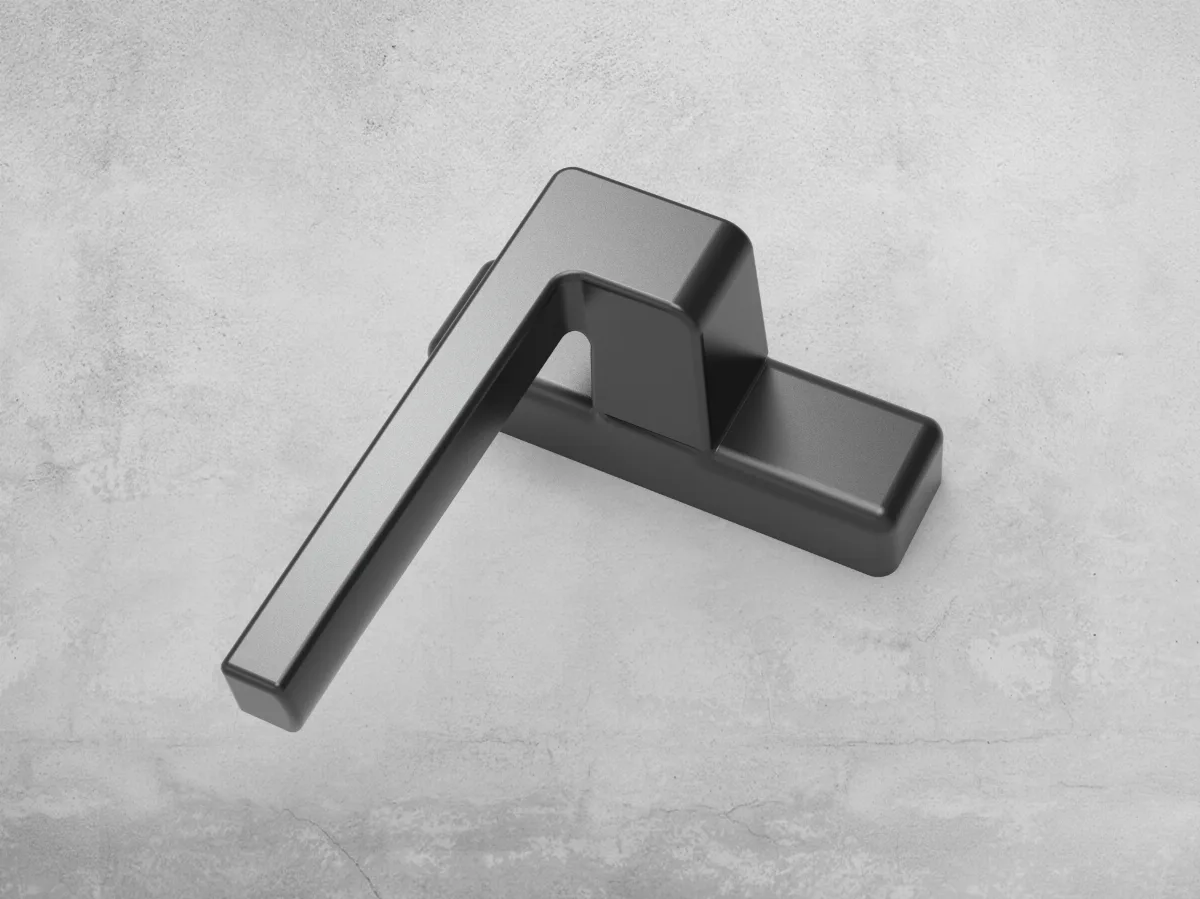

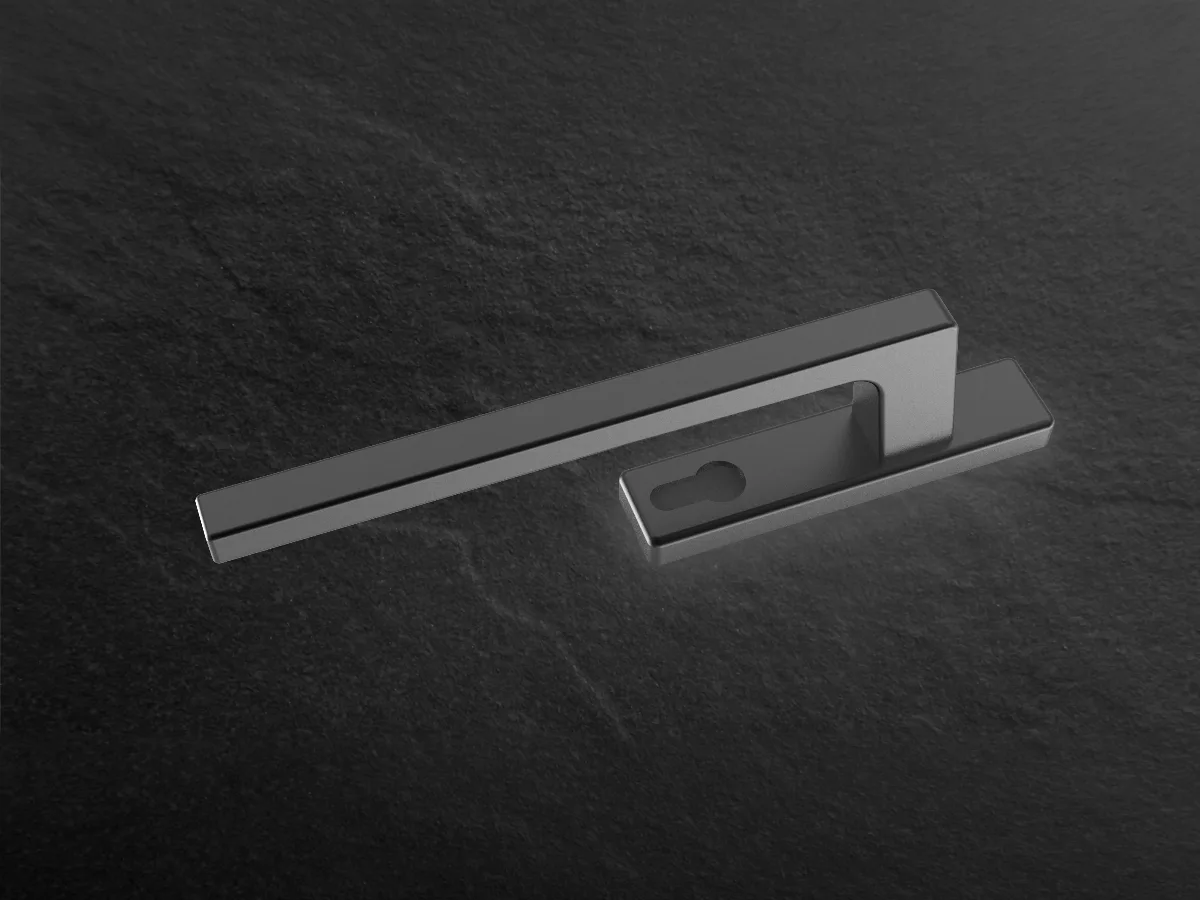

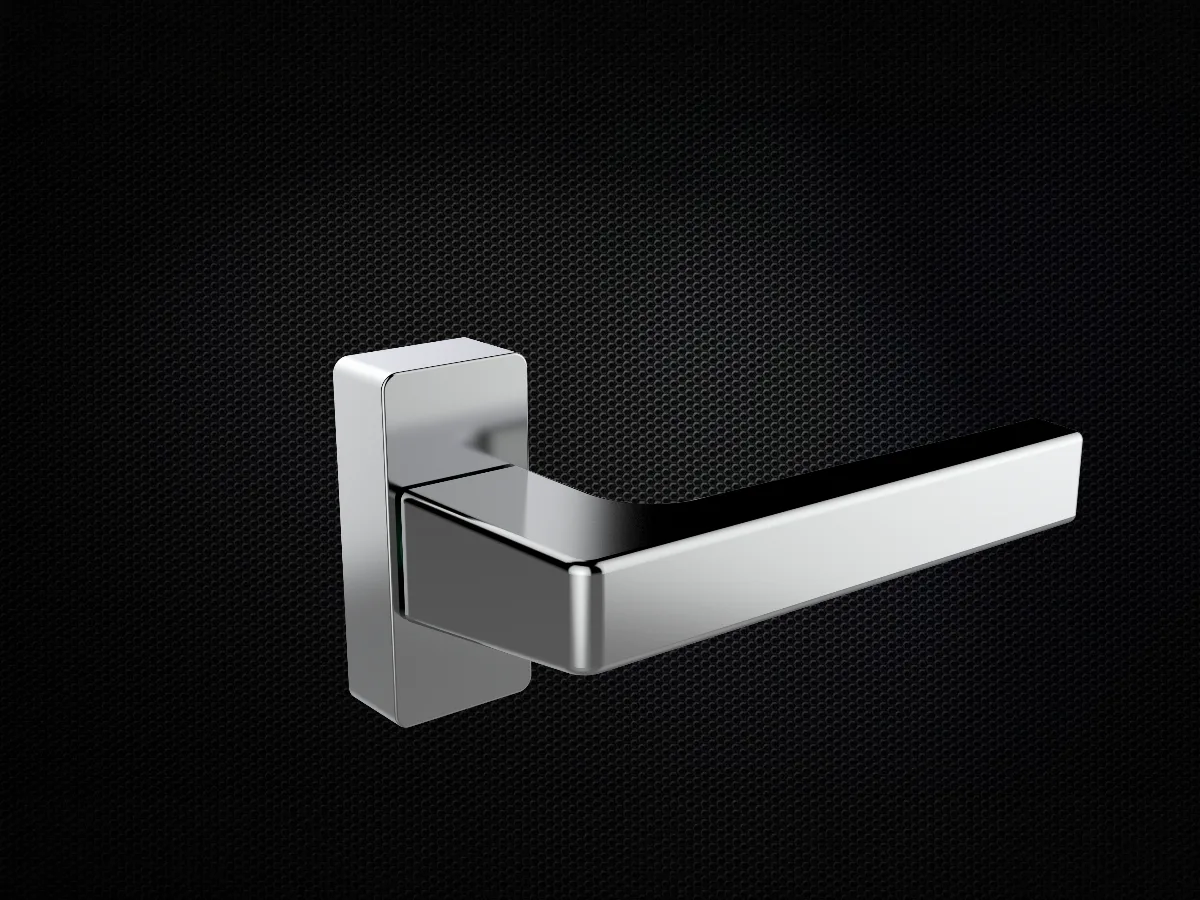

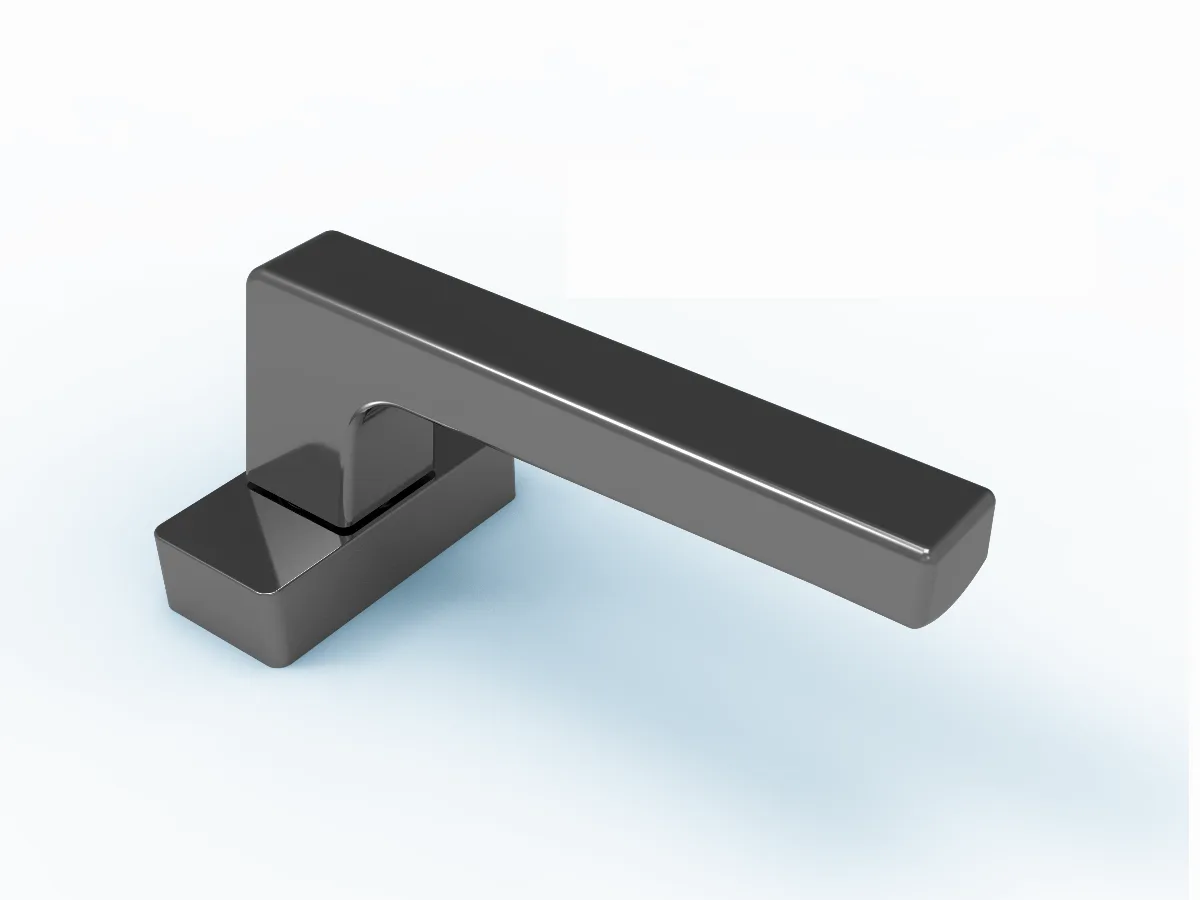

— Çift Açılım Kolu ve Karşılığı Tilt & Turn Handle / Striker
