Bossy Titan A Serisi

Çift açılım amiral seri. Tek koldan vasistas ve kanat; gizli menteşe + makas dahil.

Çift Açılım (Tilt & Turn) Bossy
130 kg
Maks. Taşıma
RAL 9022
Standart Renk
5 Yıl
Garanti

Ağır kanatlarda dahi pürüzsüz çift açılım hareketi sunan, çok noktalı kilitleme ve ayarlanabilir karşılıklarla maksimum yalıtım sağlayan yüksek performanslı T&T donanım sistemi. Standart 100 kg makas taşıma gücü, ilave iletim kiti ile 130 kg’a kadar yükseltilebilir.

Teknik Katalog Teklif Al
Ürün TipiÇift Açılım (Tilt & Turn System) Donanımı
UygulamaEurogroove C001 (14–18) kesit detayları
Teknik Veri

Teknik Özellikler

A Kapasite & Uyum

Maks. Taşıma130 kg
Standart RenkRAL 9022
Garanti5 Yıl
Temel Taşıma (Makas)100 kg
Artırılmış Kapasite+30 kg · Toplam 130 kg
Uygulanabilir KesitEurogroove C001 (14–18)

B Ölçüler & Montaj

Üst Menteşe Montaj Ölçüsü75 mm
Alt Menteşe Montaj Ölçüsü70 mm
Kordon Ekseni14 mm
İspanyolet Delik Çapı6 mm matkap
Delik Merkez OfsetiUçtan 10 mm merkeze
Parça Listesi

Sistem Bileşenleri.

Sisteme dahil başlıca bileşenler.

1 Köşe İletici Corner Device
2 Makas / Kol — 606500 600–1300 mm kanat genişliği
3 Makas / Kol — 604800 300–600 mm kanat genişliği
4 İlave İletim Kiti Transmission Kit Opsiyonel
5 Üst Menteşe Upper Hinge
6 İlave Kilitleme Pimi Locking Pin Opsiyonel
7 Ayarlanabilir Karşılık Adjustable Striker
8 Alt Menteşe Grubu Bottom Hinge
9 Sürgülü Karşılık Sliding Striker
15 Kanat Kaldırma Takozu Sash Lifting Device
16 Dilli Karşılık Latch Striker

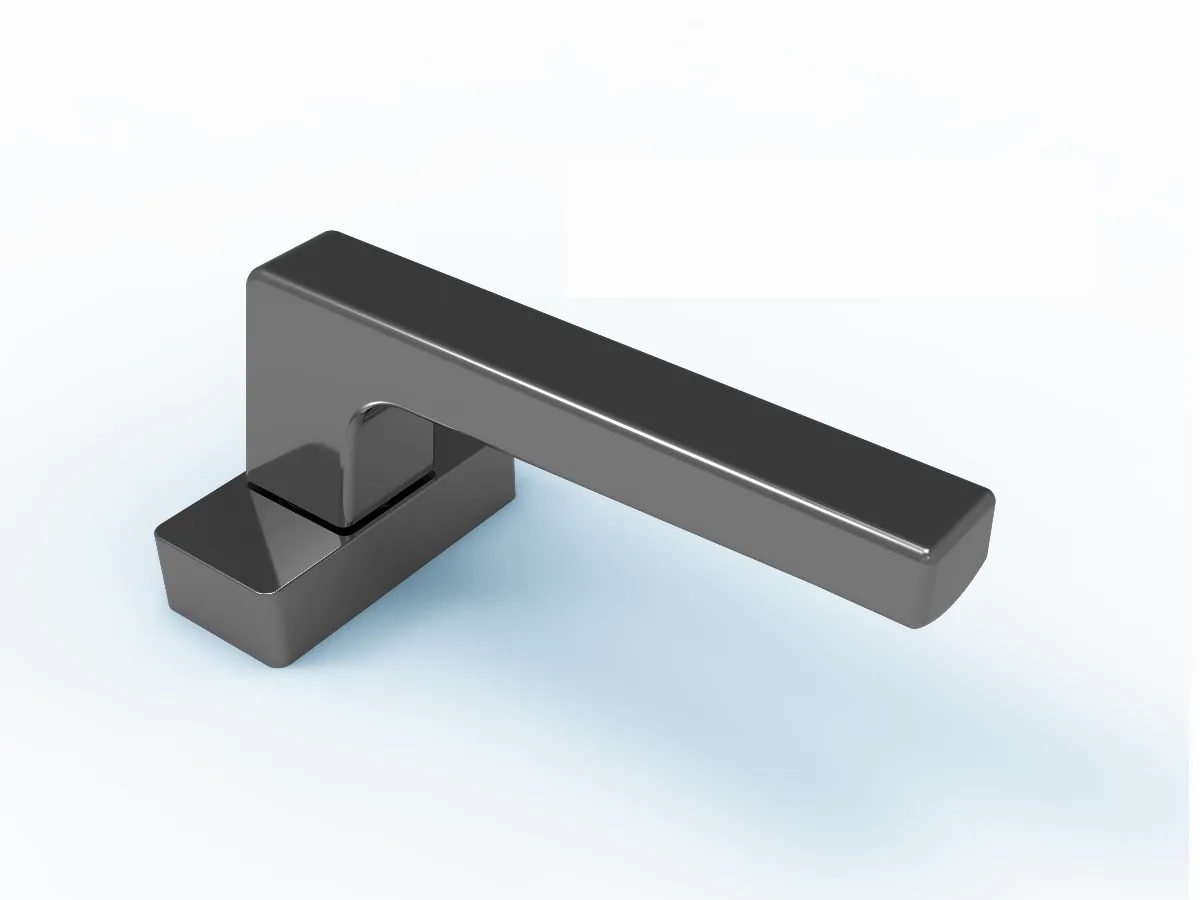

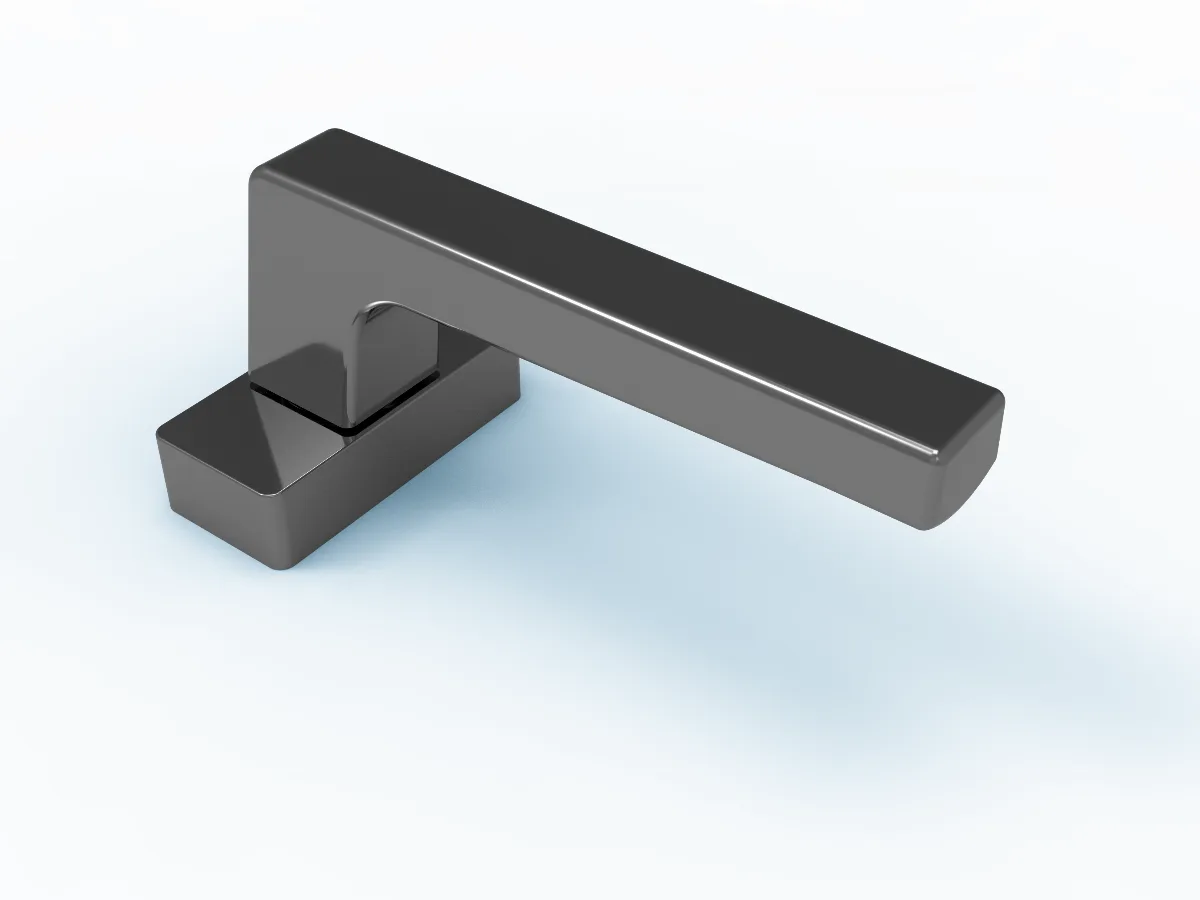

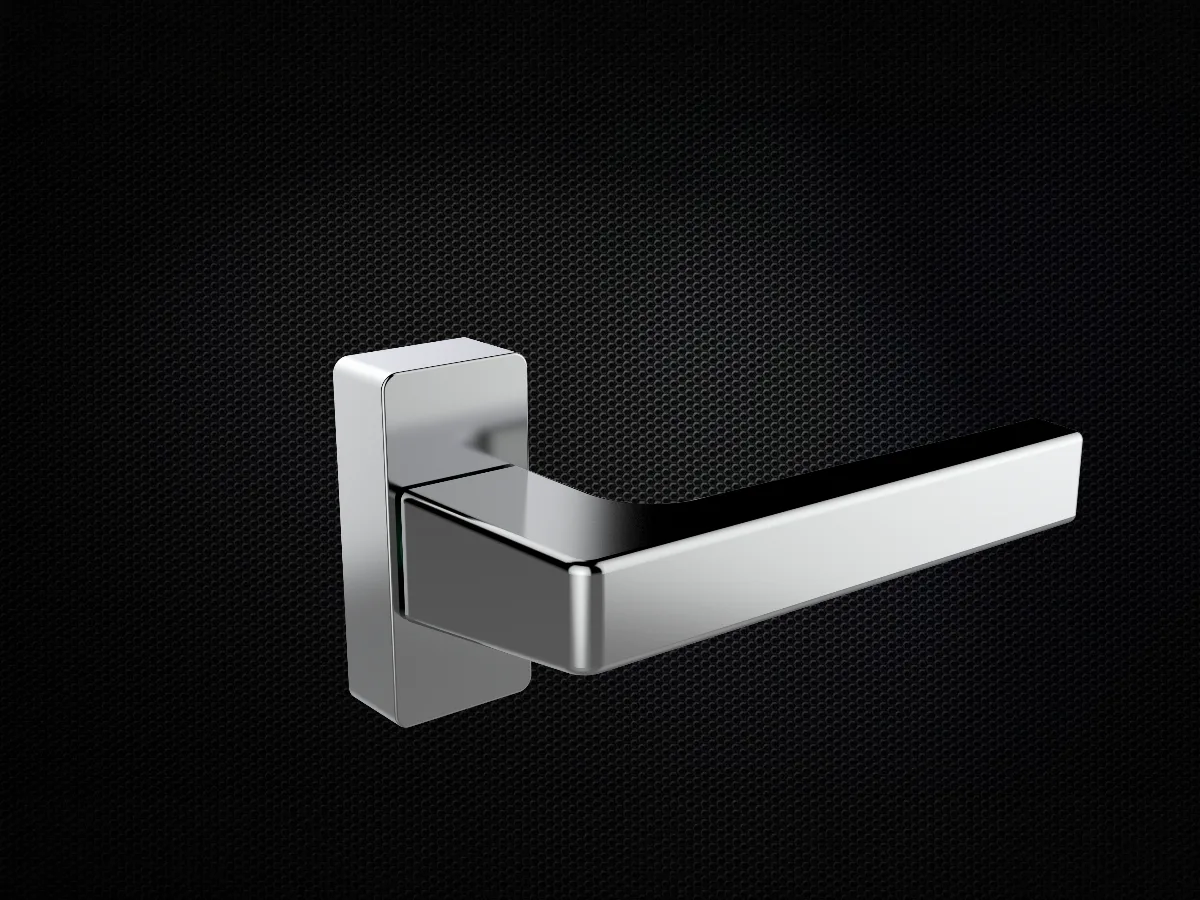

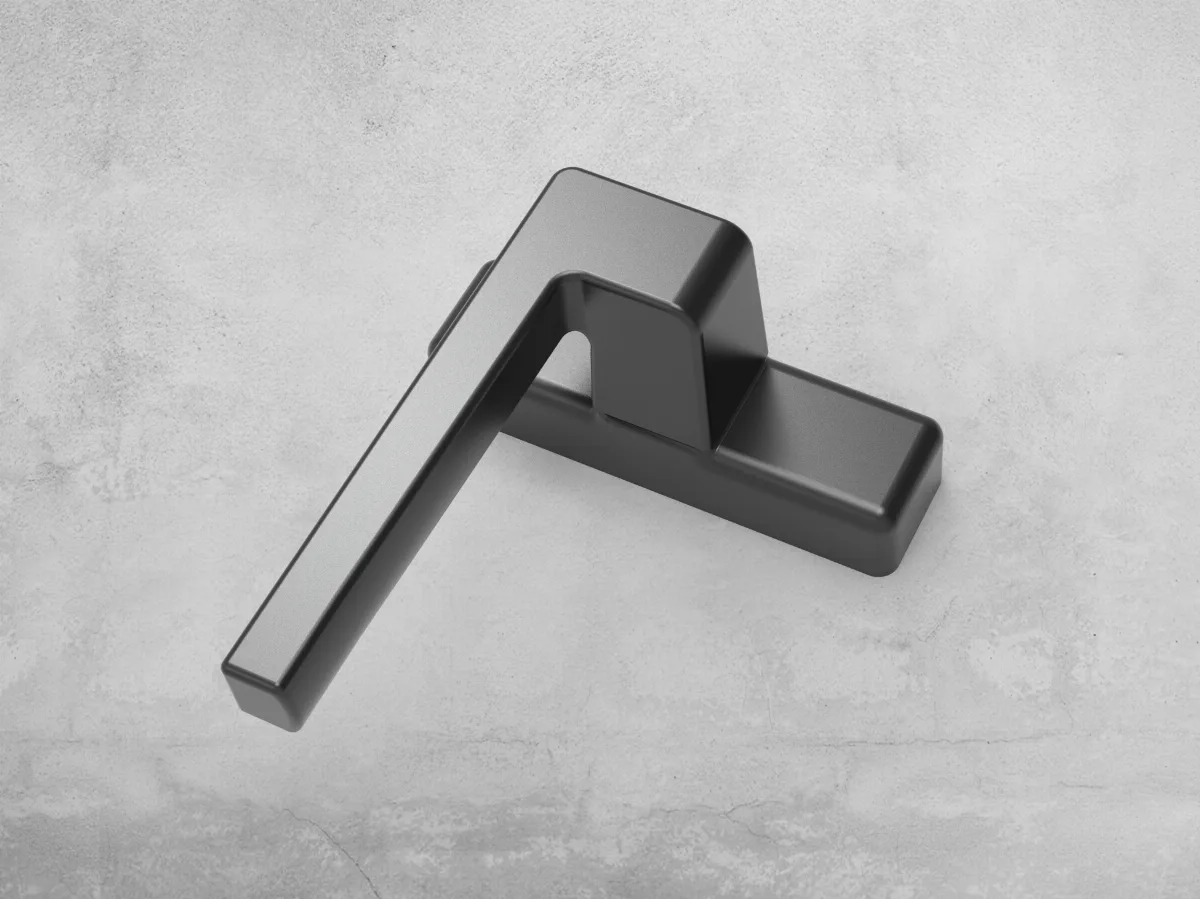

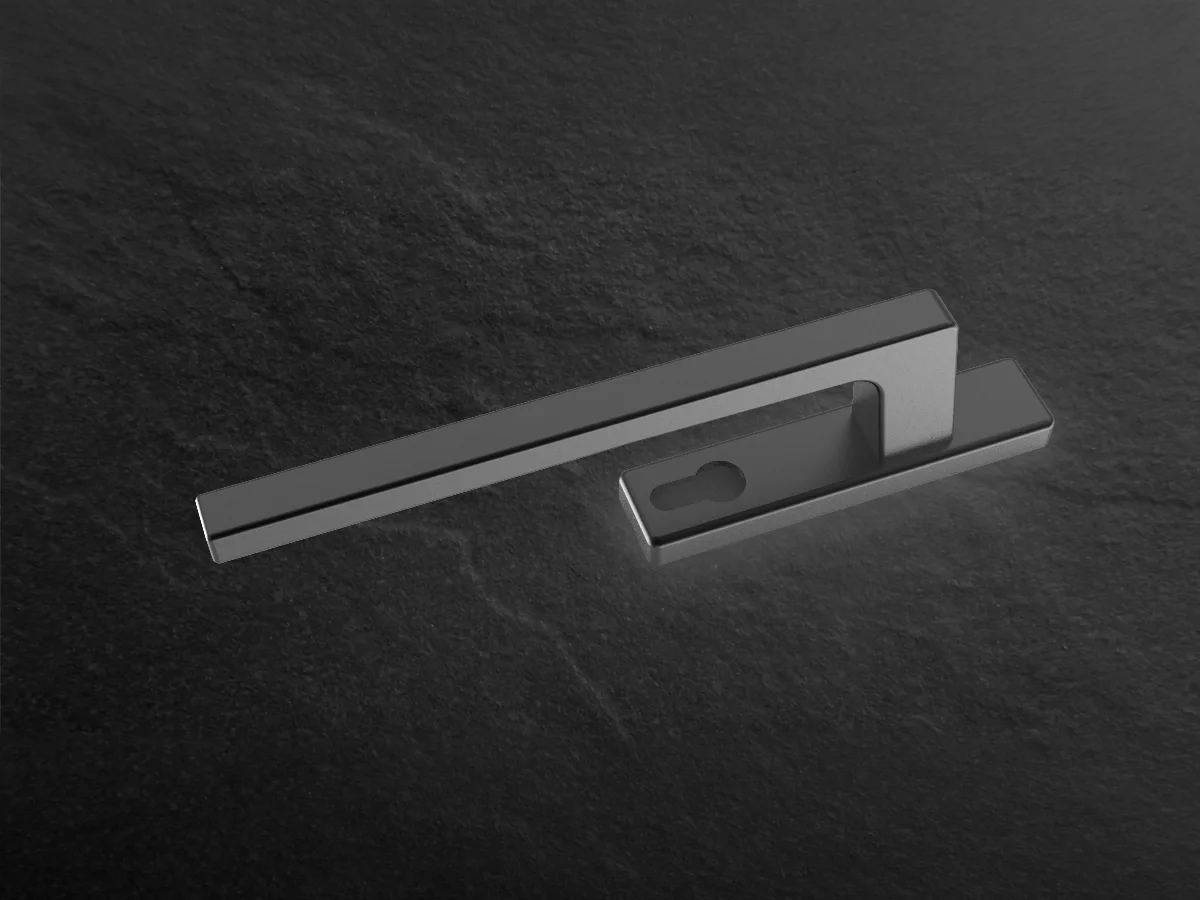

— Çift Açılım Kolu ve Karşılığı Tilt & Turn Handle / Striker
